水电工程施工工艺流程

一、电路施工 施工要点:
1、应根据用电设备位置,确定管线走向、标高及开关、插座的位置。 ①电源插座间距不大于3m,距门道不超过1.5m,距地面30cm。(国际标准) ②所有插座距地高度30cm。
③开关安装距地1.2~1.4m,距门框0.15~0.2m。
2、电源线配线时,所用导线截面积应满足用电设备的最大输出功率。
3、暗盒接线头留长30厘米,所有线路应贴上标签,并表明类型、规格、日期和工程负责人。 4、穿线管与暗盒连接处,暗盒不许切割,须打开原有管孔,将穿线管穿出。穿线管在暗盒中保留5毫米(穿线管最好是用杯梳连接暗盒)。 5、暗线敷设必须配管。
6、同一回路电线应穿入同一根管内,但管内总根数不应超过4根。7、电源线与通讯线不得穿入同一根管内。
8、电源线及插座与电视线、网络线、音视频线及插座的水平间距不应小于500mm。 9、穿入配管导线的接头应设在接线盒内,接头搭接应牢固,绝缘带包缠应均匀紧密。 10、连接开关、螺口灯具导线时,相线应先接开关,开关引出的相线应接在灯中心的端子上,零线应接在螺纹的端子上。
11、厨房、卫生间应安装防水插座,开关宜安装在门外开启侧的墙体上。
12、线管均采取地面直接布管方式,如有特殊情况需要绕墙或走顶的话,必须事先在协议上注明不规范施工或填写《客户认可单》方可施工。 施工细则: 一、确定点位
1、点位确定的依据:根据家庭布线设计图纸,结合墙上的点位示意图,用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。
2、暗盒高度的确定:除特殊要求外,暗盒的高度与原强电插座一致,背景音乐调音开关的高度应与原强电开关的高度一致。若有多个暗盒在一起高度一致。


二、开槽
1、确定开槽路线:根据以下原则: ①路线最短原则; ②不破坏原有强电原则; ③不破坏防水原则。
2、确定开槽宽度:根据信号线的多少确定PVC管的多少,进而确定槽的宽度。
3、确定开槽深度:若选用16mm的PVC管,则开槽深度为25mm;若选用20mm的PVC管,则开槽深度为30mm。
4、线槽外观要求:横平竖直,大小均匀。
5、线槽的测量:暗盒、槽独立计算,所有线槽按开槽起点到线槽终点测量,线槽宽度如果放两根以上的管,应按两倍以上来计算长度。 三、布线
1、确定线缆通畅:
①网线、电话线的测试:分别做水晶头,用网络测试仪测试通断; ②有线电视线、音视频线、音响线的测试:分别用万能表测试通断; ③其他线缆:用相应专业仪表测试通断。 2、确定各点位用线长度:
①测量出配线箱槽到各点位端的长度;
②加上各点位及配线箱槽处的冗余线长度:各点位出口处线的长度为200mm-300mm。 3、确定标签:将各类线缆按一定长度剪断后在线的两端分别贴上标签,并注明:弱电种类-房间-序号。
4、确定管内线数:管内线的横截面积不得超过管横截面积的80%。 四、封槽
1、固定暗盒:除厨房、卫生间暗盒要凸出墙面20mm外,其他暗盒与墙面要求齐平。几个暗盒在一起时要求在同一水平线上。 2、固定PVC管:
①地面PVC管要求每间隔一米必须固定; ②槽PVC管要求每间隔两米必须固定; ③墙槽PVC管要求每间隔一米必须固定。
3、封槽:封槽后的墙面、地面不得高于所在平面。
4、清扫施工现场:封槽结束后,清运垃圾,打扫施工现场。

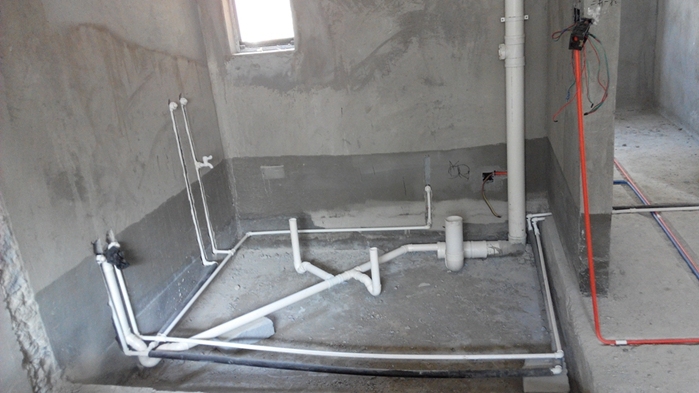

附:为避免各种线路的弯曲回路,保证所有线路均为“活线”,布线施工工艺为地面直接布管方式(无特殊情况不得走踢脚线或者天花板内,否则线路无法做成“活线”)。 五、水路施工 (一)、材料提示
根据公司报价材料选用符合国家标准的材料,进行施工,绝对不能使用镀锌管。 (二)、施工注意事项
1、一般水改走顶不走地,冷、热水出水水口必须水平,混水阀孔距一般保持在150mm。 2、管路铺设必需横平坚直。
3、冷、热水管均为入墙做法,开槽时须检查槽的深度。
4、水路改造完毕要做管道压力实验,实验压力不应该小于0.6MPa。时间为20-30分钟。 5、淋浴盆上的混合龙头的左右位置正确,且装在浴盆中间(先确定浴缸尺寸),高度为浴缸上中150-200mm,按摩浴缸根据型号进行出水口预留。
6、坐便器的进水出口尽量安置在能被坐便器挡住视线的地方。
7、立柱盆的冷、热水龙头离地高度为500-550mm,下水道一定要装在立柱内。 8、安装浴缸前应检查防水是否完整,如无防水或防水被破坏,防水应重做。 9、安装热水器进出时,进水的阀门和进气的阀门一定要考虑并应安装在相应的位置。 10、安装厨、卫管道时,管道在出墙的尺寸应考虑到墙砖贴好后的最后尺寸,即预先考虑墙砖的厚度。
11、设计水管时应考虑洗衣机的用水龙头安装位置,下水的布置。同时注意电源插座的位置是否合适。
12、给水管道的走向、布局要合理。
13、进水应设有室内总阀,安装前必须检查水管及连接配件是否有破损、砂眼、裂纹等现象。 14、水表安装位置应方便读数,水表、阀门离墙面的距离要适当,要方便使用和维修。 15、墙体内、地面下,尽可能少用或不用连接配件,以减少渗漏隐患点。连接配件的安装要保证牢固、无渗漏。
16、墙面上给水预留口(弯头)的高度要适当,既要方便维修,又要尽可能少让软管暴露在外,并且不另加接软管,给人以简洁、美观的视觉。对下方没有柜子的立柱盆一类的洁具,预留口高度,一般应设在地面上600mm左右。立柱盆下水口应设置在立柱底部中心或立柱背后,尽可能用立柱遮挡。壁挂式洗脸盆(无立柱、无柜子)的排水管一定要采用从墙面引出
弯头的横排方式设置下水管(即下水管入墙)。 六、水改施工工艺
现在家装水路改造一般采用PP-R水管。其连接方式主要为热熔连接。 安装工艺及要求
1)为确保安装质量,材料进货时应严格检验,其管径椭圆率应<10%,管材同一截面的壁厚偏差应<14%,内外壁应光滑、平整,无气泡、裂口、裂纹、凹陷、脱皮和严重的冷斑及明显的痕迹。 2)管材切割
管材切割也可采用专用管剪切断:管剪刀片卡口应调整到与所切割管径相符,旋转切断时应均匀加力。断管时,断面应同管轴线垂直、无毛刺。 3)PP-R管的连接
可采用焊接、热熔和螺纹连接等方式。其中热熔连接最为可靠,操作方便,气密性好,接口强度高。连接前,应先清除管道及附件上的灰尘及异物。管道连接采用熔接机加热管材和管件,管材和管件的热熔深度应符合要求。
连接时,无旋转地把管端插入加热套内,达到预定深度。同时,无旋转地把管件推到加热头上加热,达到加热时间后,立即把管子与管件从加热套与加热头上同时取下,迅速无旋转地、均匀用力插入到所要求的深度,使接头处形成均匀凸缘。在规定的加热时间内,刚熔接好的接头还可进行校正,但严禁旋转。将加热后的管材和管件垂直对准推进时用力不要过猛,防止弯头弯曲。
连接完毕,必须紧握管子与管件保持足够的冷却时间,冷却到一定程度后方可松手。 当PP-R管与金属管件连接时,应采用带金属嵌件的PP-R管作为过渡,该管件与PP-R管采用热熔承插方式连接,与金属管件或卫生洁具的五金配件连接时,采用螺纹连接,宜以聚丙乙烯生料带作为密封填充物。安装时,不得用力过猛,以免损伤丝扣配件,造成连接处渗漏。 4)水管施工后,宜采用金属管卡固定,金属管卡与管道之间应采用塑料等软物隔离。 七、系统水压试验要求
1)试压前应关闭水表后闸阀,避免打压时损伤水表。
2)将试压管道末端封堵缓慢注水,同时将管道内气体排出。充满水后进行密封检查。 3)加压宜采用手动泵或电动泵缓慢升压,升压时间不得小于10分钟。
4)升至规定试验压力(一般水路8个压)后,停止加压,观察接头部位是否有渗水现象。 5)稳压后,半小时内的压力降不超过0.05MPa为合格。
6)试压结束,必须做好原始记录,并签字确认 7)水路改造施工后,要出具水路改造施工走向图
八、灯具的安装要领是:
1、灯具安装最基本的要求是必须牢固。
室内安装壁灯、床头灯、台灯、落地灯、镜前灯等灯具时,高度低于2.4m及以下的,灯具的金属外壳均应接地可靠,以保证使用安全。
卫生间及厨房装矮脚灯头时,宜采用瓷螺口矮脚灯头。螺口灯头的接线、相线(开关线)应接在中心触点端子上,零线接在螺纹端子上。
台灯等带开关的灯头,为了安全,开头手柄不应有裸露的金属部分。  装饰吊平顶安装各类灯具时,应按灯具安装说明的要求进行安装。灯具重量大于3kg时,应采用预埋吊钩或从屋顶用膨胀螺栓直接固定支吊架安装(不能用吊平顶吊龙骨支架安装灯具)。从灯头箱盒引出的导线应用软管保护至灯位,防止导线裸露在平顶内。
吊顶或护墙板内的暗线必须有阻燃套管保护。
